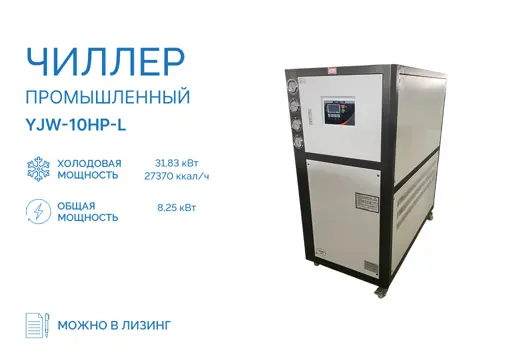

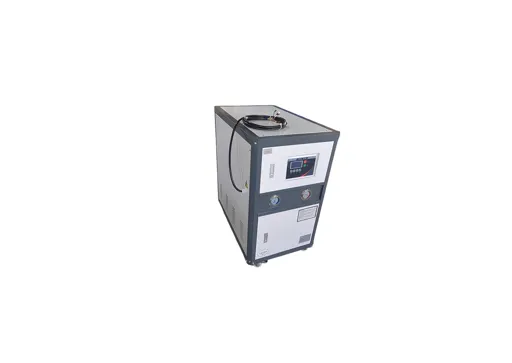

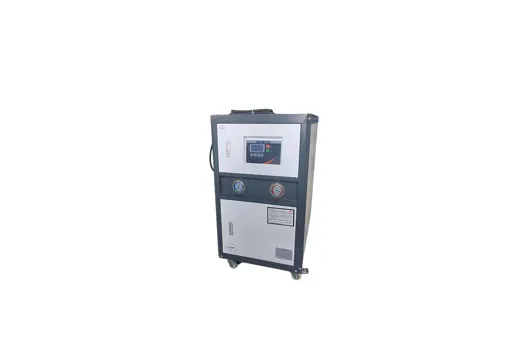

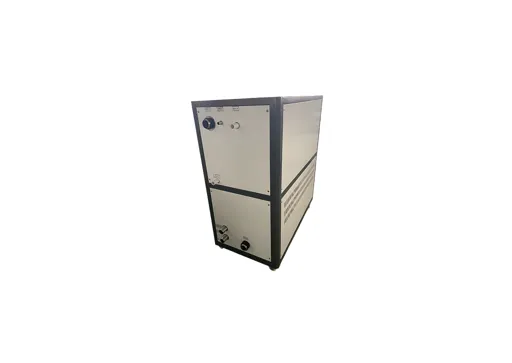

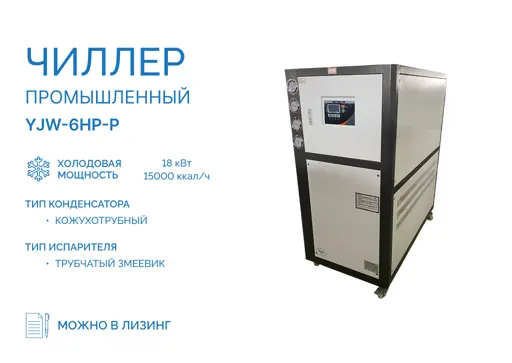

Водяное охлаждение конденсатора
Подберите чиллер вместе с контуром отвода тепла
Чиллер с водяным охлаждением конденсатора охлаждает технологическую жидкость в испарителе, а собранное тепло передаёт воде отдельного оборотного контура. Эту воду нужно снова охладить — например, в градирне. Поэтому при покупке проверяют две части системы: необходимую холодопроизводительность и возможность отвести тепло от конденсатора.
Два водяных контура
Технологическая жидкость и вода конденсатора циркулируют раздельно. Между ними тепло переносит холодильный контур.
Тепла больше, чем холода
Конденсатор отводит нагрузку от производства и тепло работы компрессора. Одной цифры холодопроизводительности для подбора градирни недостаточно.
Рабочие условия решают
Производительность проверяют при нужной температуре жидкости и фактической температуре воды на входе в конденсатор.
Как работает чиллер с водяным конденсатором
Испаритель забирает тепло у производства. Компрессор обеспечивает циркуляцию хладагента, а конденсатор передаёт тепло оборотной воде. Градирня или другой согласованный источник охлаждения возвращает эту воду в рабочий температурный режим.
- Производство. Получает охлаждённую жидкость и возвращает её нагретой.
- Чиллер. Слева испаритель, справа водяной конденсатор. Внутри циркулирует хладагент.
- Градирня. Охлаждает воду оборотного контура перед возвратом в конденсатор.
Калькулятор отвода тепла от конденсатора
Узнайте тепловую нагрузку на оборотный контур и ориентировочный расход воды. Все мощности вводятся для одного рабочего режима.
Нагрузка на конденсатор
Холодопроизводительность + тепло компрессора
Когда водяное охлаждение подходит производству
Есть оборотная вода
На предприятии уже работает система охлаждения, которая может принять дополнительную тепловую нагрузку и обеспечить нужные температуру, расход и качество воды.
Нужна работа внутри цеха
Основной поток тепла выводится водой за пределы помещения. При этом для корпуса, электрики и вспомогательных узлов сохраняются требования производителя к вентиляции и условиям установки.
Планируется общий контур
Несколько потребителей холода можно связать с общей системой отвода тепла. Расчёт учитывает одновременную нагрузку, регулирование, резервирование и гидравлику.
Какие параметры нужны перед покупкой
| Параметр | Что сообщить для подбора |
|---|---|
| Технологическая нагрузка | Требуемые кВт холода либо расход жидкости и её температуры до и после охлаждения. Для периодического охлаждения — объём, начальную и конечную температуру, время цикла и поступление тепла во время процесса. |
| Охлаждаемая жидкость | Вода или раствор гликоля, его тип и концентрация. Для прямого охлаждения другой среды — состав и требования к материалам теплообменника. |
| Конденсаторный контур | Температуру воды на входе в самый жаркий период, допустимый нагрев, доступный расход, давление и качество воды. Для существующей градирни — рабочие характеристики и свободную мощность. |
| Гидравлика | Длину и схему трассы, диаметры, арматуру, сопротивление теплообменников, требования к давлению у потребителя. Напор насоса определяют расчётом, а не только по расходу. |
| Режим производства | Продолжительность работы, изменение нагрузки, количество подключённых машин, необходимость резервного чиллера или насоса. |
| Монтаж и питание | Место установки, доступ для обслуживания, ограничения по габаритам и шуму, параметры электросети. Комплект поставки и пусковые требования уточняют для конкретной модели. |
Что проверить в комплектации и подключении
- Чиллер и холодильный режимСогласуйте холодопроизводительность при нужных температурах, тип компрессора, хладагент, исполнение испарителя и конденсатора. Сравнивайте модели в одинаковых условиях.
- Внешний отвод теплаПодберите градирню, сухой охладитель или существующий контур под нагрузку конденсатора. Возможность получить нужную температуру воды проверяется для летнего режима.
- Насосы и трубопроводыУточните наличие встроенного гидромодуля, баков и насосов. Предусмотрите фильтрацию, запорную арматуру, контроль потока, давления и температур по схеме производителя.
- Обслуживание и зимняя работаОставьте место для очистки теплообменников. Согласуйте защиту наружных участков от замерзания и водоподготовку; в открытом оборотном цикле также учитывают подпитку и продувку.
Вопросы о водяном охлаждении конденсатора
Чем такой чиллер отличается от чиллера для охлаждения воды?
«Для охлаждения воды» описывает технологическую задачу, а «с водяным охлаждением конденсатора» — способ отвода тепла от холодильной машины. Охлаждать технологическую воду могут и модели с воздушным конденсатором. Здесь важен именно водяной контур конденсатора.
Нужна ли градирня к каждому чиллеру?
Нужен подходящий источник охлаждения конденсаторной воды. Это может быть отдельная градирня или уже существующая система предприятия. Возможность использовать сухой охладитель проверяют по температуре наружного воздуха и допустимой температуре воды для выбранной модели.
Расход в калькуляторе — это расход воды из водопровода?
Нет. Это циркуляционный расход через конденсатор. В оборотной системе одна и та же вода проходит контур многократно. Подпитка открытой градирни компенсирует испарение, капельный унос и продувку; её рассчитывают отдельно.
Можно ли выбрать насос по результату калькулятора?
Результат даёт ориентир по расходу. Дополнительно нужны гидравлическое сопротивление конденсатора, трубопроводов, арматуры и внешнего охладителя, а также особенности открытого или закрытого контура. После этого выбирают рабочую точку насоса.
Почему фактическая холодопроизводительность отличается от каталожной?
Каталожная мощность относится к определённым температурам и расходам. Изменение температуры технологической жидкости, нагрев воды на входе в конденсатор и применение гликоля меняют условия работы. При покупке нужен подбор на фактический режим производства.
От чего зависит цена чиллера с водяным конденсатором?
От мощности в выбранном режиме, компрессоров, теплообменников, автоматики и комплектации. При сравнении предложений отдельно проверяют, входят ли насосы, бак, внешний охладитель, монтаж и пусконаладка.
Подбор чиллера в Москве
Чтобы купить чиллер с водяным охлаждением конденсатора под вашу задачу, подготовьте параметры технологического и оборотного контуров. Сохраните текст расчёта из калькулятора и передайте его вместе с режимом работы оборудования: эти данные помогут согласовать модель и состав системы охлаждения.
