От расхода станков до готовой пневмолинии. Разбираемся, какая подача нужна участку, когда полезен частотный привод и что проверить до покупки.
Начните с оборудования, которому нужен воздух
Правильный выбор воздушного компрессора начинается со списка потребителей. Запишите расход каждого станка или инструмента, необходимое давление и операции, которые выполняются одновременно. Только после этого сравнивайте установки по мощности, цене и комплектации.
От задачи к рабочему решению
Список станков, расход и требования к воздуху.
Какие операции могут совпасть по времени.
Нужная подача при требуемом давлении.
Привод, ресивер, осушка и фильтры.
Производительность
Показывает объёмную подачу воздуха за единицу времени. Сравнивайте значения, приведённые к одинаковым условиям.
Рабочее давление
Должно обеспечивать требования потребителей с учётом потерь между компрессорной и рабочим местом.
Мощность двигателя
Характеризует двигатель. По одной мощности нельзя определить, хватит ли воздуха вашим станкам.
Геометрическая производительность по всасыванию и FAD не равнозначны. FAD - подача, пересчитанная к условиям на входе. Для сопоставления компрессора с расходом потребителей уточняйте метод измерения, рабочее давление и условия приведения объёма.
Рассчитайте потребность участка в воздухе
Сложите расходы оборудования, которое может работать вместе. Для неизвестной одновременности оставьте 100%. Не снижайте коэффициент только потому, что инструмент работает несколько минут за смену: эти минуты могут совпасть с нагрузкой других постов.
Калькулятор расхода воздуха
Расходы вводите в л/мин свободного воздуха на одинаковой базе приведения. Запас 20% задан для примера - измените его под проект.
Пример: два поста и один станок
Два поста расходуют по 300 л/мин, ещё один станок - 200 л/мин. Все работают одновременно: 300 × 2 + 200 = 800 л/мин. С выбранным запасом 20% получаем 960 л/мин, или 0,96 м³/мин.
Если паспортная подача установки составляет 1,1 м³/мин при нужном режиме, она превышает расчётный расход. Дальше проверяют длительность нагрузки, качество воздуха, электропитание и условия размещения.
Расчётный ориентир для сравнения с паспортной подачей
1 м³/мин = 1 000 л/минКалькулятор не определяет объём ресивера и допустимую длительность пиков. При сниженной одновременности отдельно проверьте реальный график потребления. Кратковременный запас воздуха в ресивере не покрывает постоянный дефицит подачи.
Проверьте давление у потребителя
Станку важны параметры на его входе во время работы. Между установкой и станком находятся трубы, шланги, фильтры, осушитель и соединения. На них возникает падение давления, которое зависит в том числе от проходного сечения и расхода.
- 1Паспорт станкаМинимально необходимое давление на входе.
- 2ПневмомагистральДлина, диаметр и конфигурация трассы.
- 3ПодготовкаПотери на фильтрах и осушителе.
- 4Рабочая точкаПодача компрессора при выбранном режиме.
Исполнение на 10 бар не является автоматически лучшим выбором, чем на 8 бар. Повышать уставку для компенсации узкого шланга или загрязнённого фильтра - значит оставлять причину потерь в системе. Сначала проверьте магистраль, затем согласуйте рабочий диапазон установки.
Выберите тип компрессора под режим работы
Для периодических операций и небольшой загрузки рассматривают поршневые решения. При продолжительной работе производственной пневмолинии часто выбирают винтовые. Окончательное решение зависит от расхода, допустимого рабочего цикла, шума и стоимости эксплуатации.
| Что сравнить | Поршневой | Винтовой |
|---|---|---|
| Характер нагрузки | Часто подходит для периодических включений. Соблюдайте допустимый рабочий цикл конкретной модели. | Часто используется при длительной нагрузке. Условия непрерывной работы проверяют по паспорту. |
| Подача воздуха | Сжатие происходит отдельными ходами поршня; ресивер сглаживает колебания. | Сжатие происходит во вращающемся винтовом блоке; подача более равномерна. |
| Выбор по цене | Сравнивайте цену с требуемой подачей и допустимым временем работы. | Учитывайте энергопотребление на реальном графике, обслуживание и комплектацию. |
Как выглядит нагрузка в течение смены
Расход меняется мало. Сравнивайте установки в характерной рабочей точке.
Расход зависит от включения постов. Проверьте диапазон регулирования подачи.
Схематические графики показывают характер нагрузки. Для выбора оборудования используют измерения или расчёт рабочего цикла.
Частотный и прямой привод - разные признаки
Прямой привод описывает передачу вращения от двигателя к винтовому блоку. Частотное регулирование описывает способ управления скоростью двигателя. Эти свойства могут сочетаться в одном компрессоре.
Ровная нагрузка
Если потребление долго держится близко к одной величине, сравните установки с фиксированной скоростью по подаче и энергопотреблению в этой рабочей точке.
Переменная нагрузка
Если посты включаются по очереди, частотное управление может согласовать подачу с расходом. Проверьте нижнюю границу регулирования: ниже неё установка тоже не сможет бесконечно снижать подачу.
Экономия зависит от графика нагрузки и характеристик оборудования. Само наличие частотного преобразователя не задаёт фиксированный процент снижения расходов.
Продумайте ресивер и подготовку воздуха
Компрессор производит сжатый воздух, но требования процесса могут включать ограничения по влаге, частицам и содержанию масла. Перечень оборудования для подготовки определяют по документации потребителей.
Ресивер
Создаёт буфер и помогает сгладить кратковременные изменения расхода. Его объём рассчитывают по длительности пика и допустимому диапазону давления.
Осушитель
Снижает содержание водяного пара. Тип и требуемую точку росы выбирают с учётом процесса и минимальной температуры в пневмосети.
Фильтрация
Подбирается по загрязнениям и требованиям к чистоте. Осушитель не заменяет фильтры и сам по себе не удаляет все примеси.
Если технология требует воздуха без масла, заранее задайте требуемый класс качества и способ его подтверждения. Комплектация станции должна обеспечивать требования в точке использования.

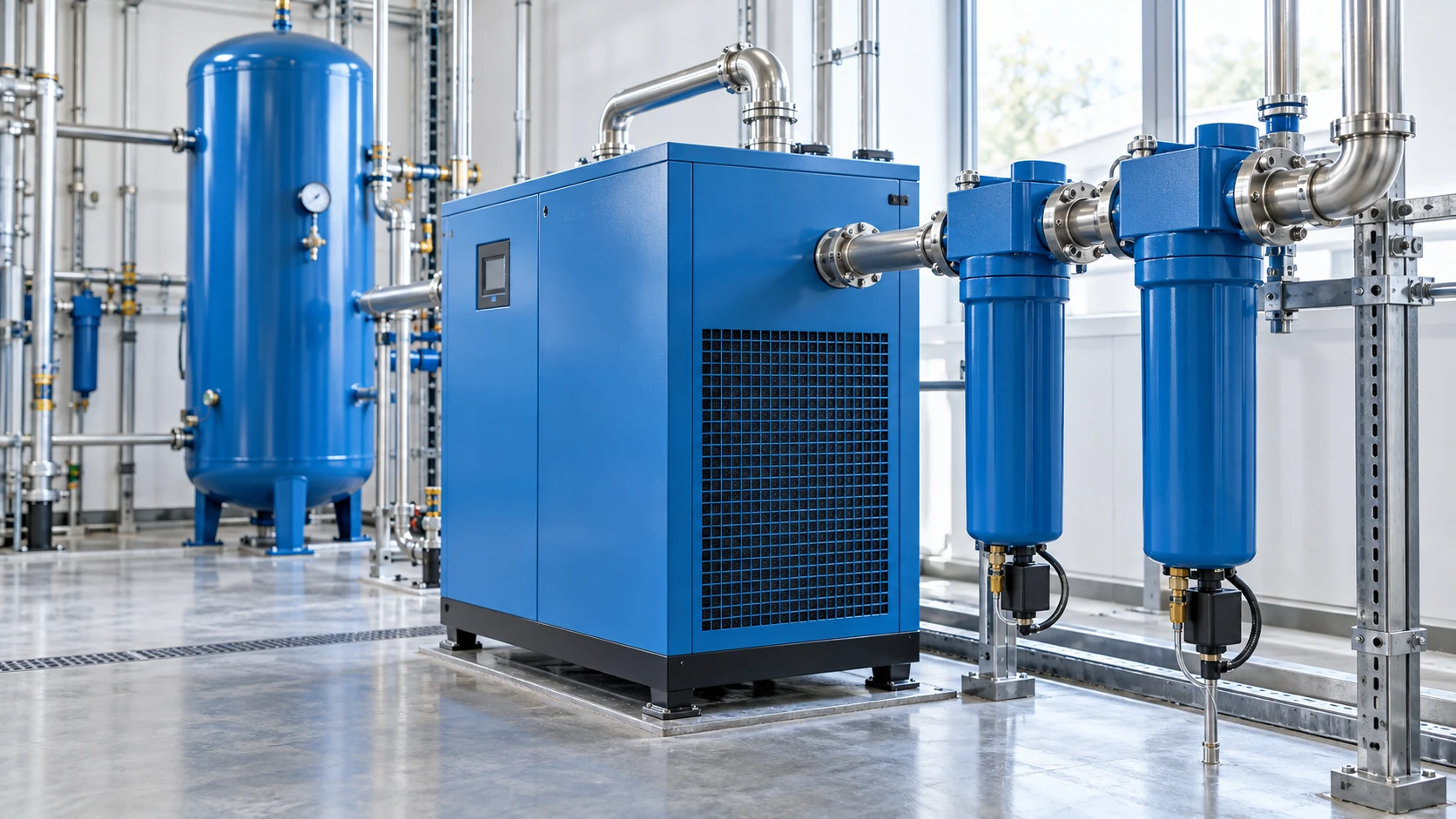

Воздух проходит несколько этапов
Компрессор обеспечивает нужную подачу.
Ресивер создаёт буфер для изменения расхода.
Осушитель снижает содержание водяного пара.
Фильтры задерживают заданные загрязнения.
Показаны функции основных узлов. Положение ресивера и состав фильтрации определяют по проекту пневмосети.
Компактная станция или отдельные узлы?
Исполнение со встроенным ресивером и осушителем удобно при ограниченной площади. Раздельная компоновка позволяет подобрать накопительную ёмкость и подготовку под существующую сеть. В обоих случаях оставьте проходы для обслуживания, организуйте отвод конденсата и вентиляцию.
Ошибки, из-за которых воздуха не хватает
| Ошибка | Что происходит | Как исправить |
|---|---|---|
| Выбор только по кВт | Мощность совпала, подача при нужном давлении - нет. | Сопоставить паспортную подачу с расчётным расходом. |
| Расчёт по среднему за смену | Система не справляется с одновременным запуском постов. | Проверить пиковый расход и его длительность. |
| Большой ресивер вместо нужной подачи | Воздуха хватает в начале, затем давление падает. | Устранить постоянный дефицит производительности. |
| Новая установка вместо ремонта сети | Дополнительный воздух расходуется на утечки. | Проверить соединения и измерить расход без работы потребителей. |
Что подготовить для подбора
С этими данными можно сравнивать конкретные исполнения и обсуждать комплектацию без догадок.
- Список потребителей и паспортный расход каждого.
- Количество одновременно работающих станков.
- Необходимое давление на входе в оборудование.
- График работы и длительность пиковых нагрузок.
- Требования к влаге, частицам и содержанию масла.
- Параметры электропитания и доступная мощность.
- Температура, вентиляция и место для обслуживания.
- Планы расширения и требования к резервированию.
Для действующего цеха полезно измерить расход и давление в течение характерного производственного цикла. Это позволяет увидеть реальные пики, паузы и потери, которые не отражает простой перечень оборудования.
Частые вопросы о выборе
Какой компрессор выбрать для нескольких станков?
Сложите расходы одновременно работающих потребителей и сравните результат с подачей установки при нужном давлении. Затем проверьте длительность нагрузки, требования к качеству воздуха и способ управления.
Можно ли определить производительность по мощности двигателя?
Точно - нет. Подача зависит от конструкции, рабочего давления и других параметров. Используйте паспортные характеристики конкретного исполнения.
Нужен ли ресивер винтовому компрессору?
Буферная ёмкость может быть полезна и в винтовой системе. Объём и расположение зависят от схемы управления и характера потребления. Отсутствие встроенного ресивера не означает, что отдельная ёмкость не нужна.
Какой запас производительности заложить?
Универсального процента для всех цехов нет. Учтите измеренные утечки, обоснованные изменения нагрузки и планируемое расширение. Значение в калькуляторе можно изменить; оно не заменяет оценку конкретной сети.
Когда стоит выбирать частотное регулирование?
При заметно меняющемся расходе, если диапазон регулирования соответствует нагрузке участка. Сравнивайте энергопотребление по характерному графику работы, а не только при максимальной подаче.
